IBM X3650 M4更換硬盤

為什么更換，亮橙色的燈了，做的RAID5 最多允許一個硬盤故障，如果兩個硬盤同時故障那就需要重新安裝操作系統，里面的數據也不好找了。

綠色表示正常，其他色都是不正常！

更換新的硬盤后，燈狂閃需要同步數據，可能用很久的時間。

重建的時候是綠燈閃爍，黃燈也閃爍

IBM X3650 M4 RAID配置

https://wenku.baidu.com/view/114f32df5a8102d277a22f10.html

第一步：從開機自檢中發現關鍵字LSI MegaRAID ServerRAID等RAID字樣，同時底部帶有<CTRL><H>字樣

這個時候,我們要根據提示,在鍵盤上按下CRTL+H的組合鍵來進入RAID配置界面

開機自檢

第二步:進入RAID配置界面,點擊Start

Start

第三步：此步驟如果您需要保留之前的RAID配置，直接選擇Cancel即可，如果需要全部重新配置，可以點Clear

是否配置當前RAID

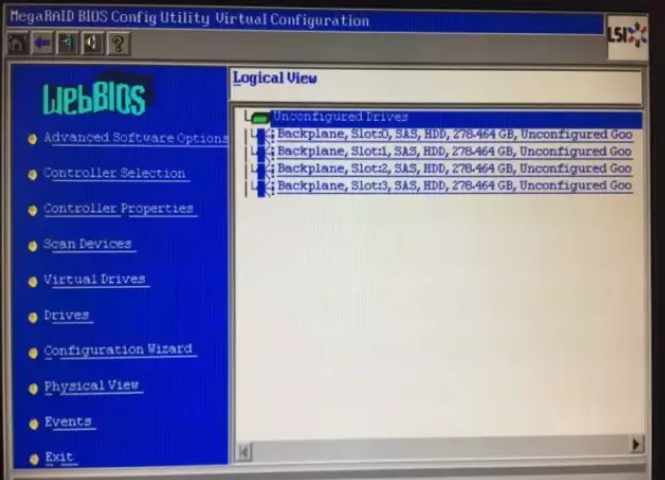

第四步：正式進入RAID界面。如果您之前配置過RAID，在圖片的右側會顯示之前的RAID配置。如果沒有，則顯示當前硬盤信息。（藍色）

直接選擇Configuration Wizard配置向?qū)?/p>

選擇配置向?qū)?/p>

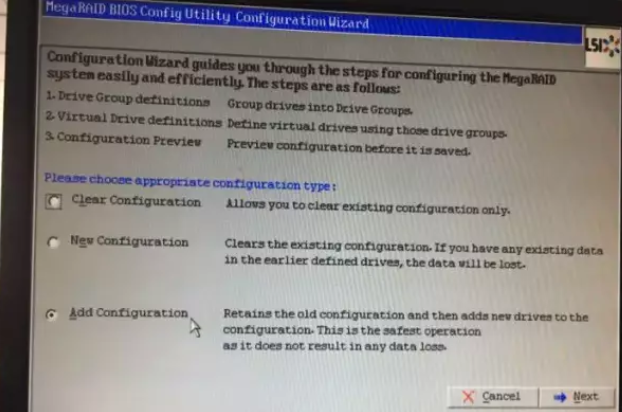

第五步：選擇新建配置 New Configuration并Next

New Configuration

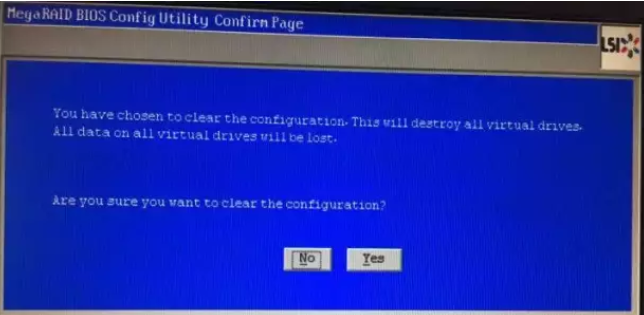

彈出確認窗口，點擊YES確認

第六步：默認選擇，不要進行更改，直接Next

Next

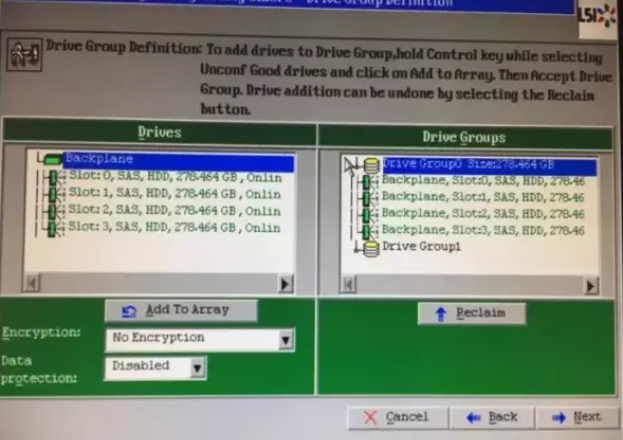

第七步：開始配置陣列，點選左側需要做RAID的硬盤。選中后點擊Add To Array 選中后的硬盤會出現在右側

選中硬盤

右側添加好您需要組RAID的硬盤后，點擊Accept DG來確認選擇 然后Next

確認硬盤組

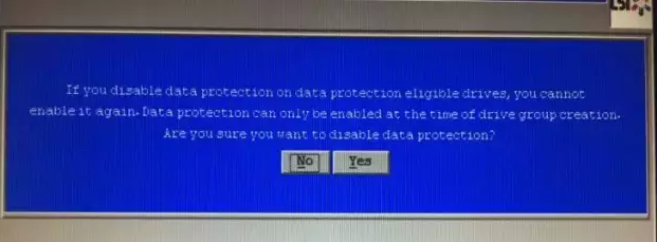

選擇YES確認配置

確認配置

第八步：如果做多個硬盤組，用來配置陣列，可多配置一組Drive Group。 如果不需要則直接Next進行下一步，此步驟與第七步相同

第二組陣列

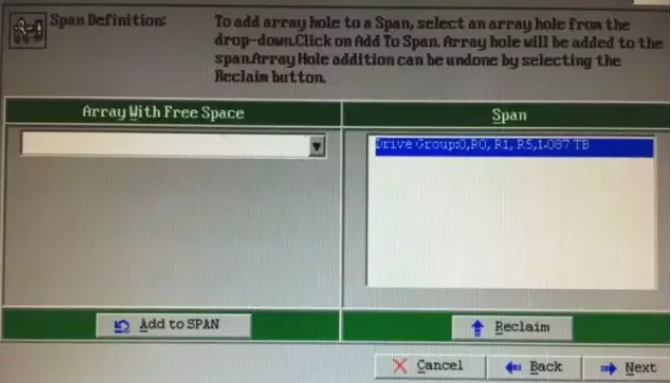

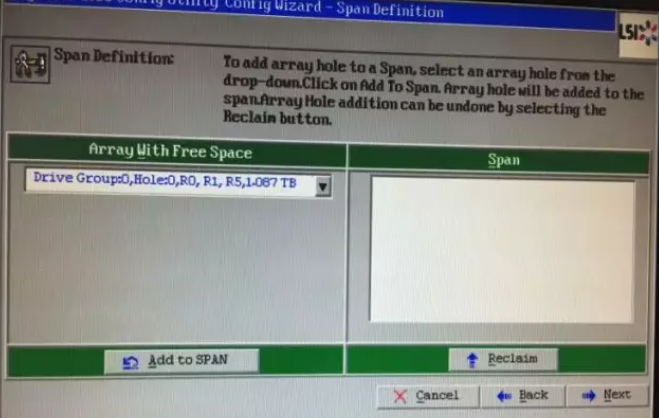

第九步：定義磁盤組，有一組的話添加一組，有多個硬盤組需要做raid的話，就確定多個硬盤組

教程演示只有一組，直接點擊Add to SPAN 將硬盤組添加到span中

定義硬盤組

添加好之后，直接Next

next

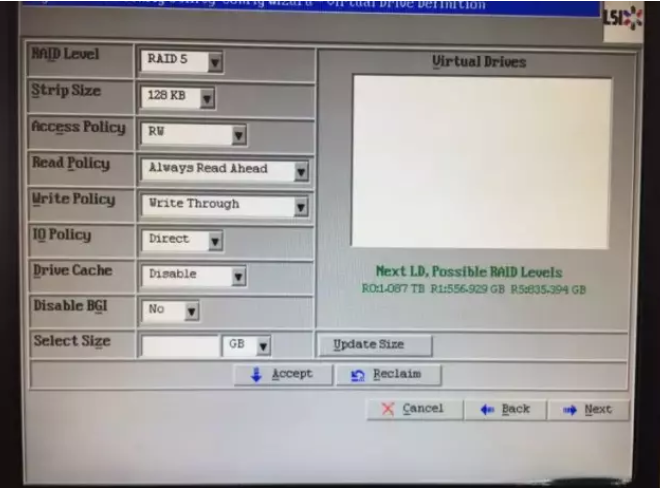

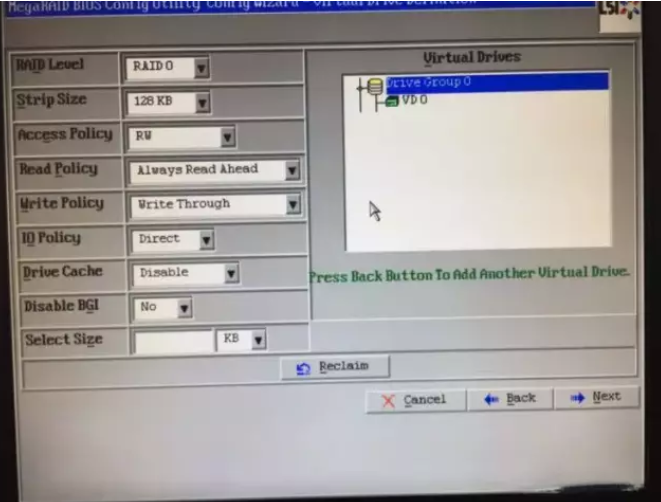

第十步：選配RAID組 先選擇需要做的RAID格式，然后根據右側圖片中綠色文字給出硬盤的建議大小，填寫Select Size

如圖，RAID0就填寫1.087GB、RDIA1就填寫556.929GB、RAID5就填寫835.394GB

填寫完成后，點擊Accept確認，確認完成后，點擊Next

選擇raid配置

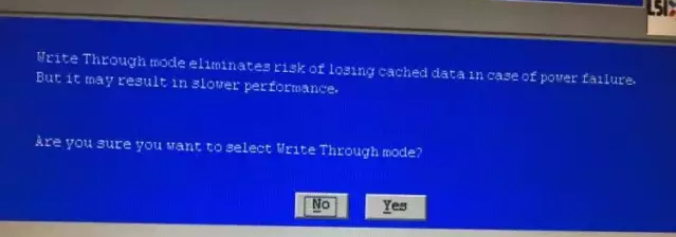

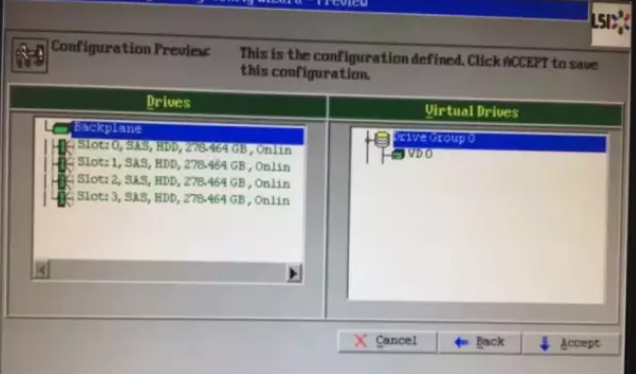

再次確認RAID配置

確認

確認后，生成VD 0，產生RAID組配置。直接點擊Next即可

Next

點擊Accept確認完成配置

Accept

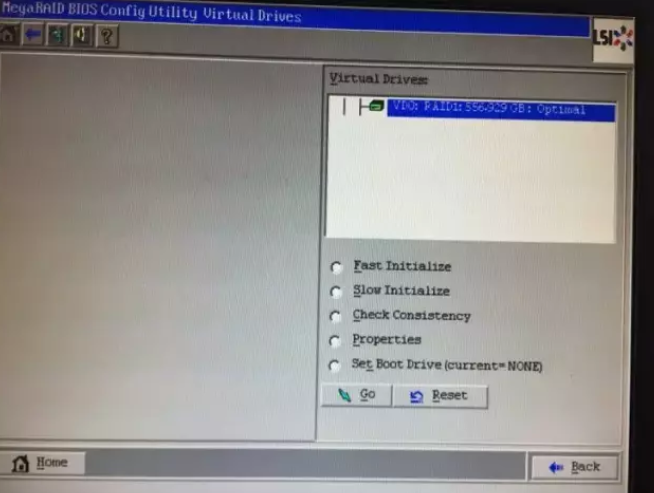

第十一步：選擇Fast Initialize進行快速格式化，或者選擇Slow Initalize進行低格。選擇好之后點擊GO機型格式化。

格式化進度條進度完成后，可點擊Home回到主界面，然后ESC退出并重啟機器。

以上內容就是IBM X3650 M4組陣列的全過程
