立即詢價 →服務器RAID卡，也稱陣列卡，用于將多塊物理硬盤組建成邏輯的卷，RAID卡是一個硬件，上面通常會配置Cache和電池，用于提升RAID性能和保護在斷電情況下避免未落盤的數據丟失。那么接下來講解服務器RAID擴容的操作方法。
配置RAID卡，通常有二種方式，第一種是在服務器啟動的時候進入RAID卡圖形配置界面；第二種是通過服務器遠程控制卡。
對RAID的一些普通操作，使用圖形和web，比如新建raid，刪除raid，添加熱備盤，清除foreign信息，但是RAID擴容的操作，都做不了。那么這時就需要通過系統內部經常配置，本篇將進行詳細的介紹。
本手冊使用場景與限制：
1、僅適用于Dell的MegaRaid型號的RAID。
2、服務器操作系統為CentOS6 或以上
添加硬盤并動態擴容空間
通常的物理服務器會有多塊硬盤，最常見的如8個，12個，16個盤位的服務器。最好的情況當然是我們在采購和業務上線的時候就按需求采購合適服務器，配滿硬盤。但是，在實際的場景中，我們的規劃沒有做的那么好，這也就出現了標題所指的問題，當一臺在運行的服務器硬盤容量不夠了，但是還有空的硬盤槽位，那這個時候應該怎么辦呢？業務不能停，數據沒地方移，怎么辦？
加盤，在線擴容，這是最好的辦法。能做到嗎？
目前來看，不行。
那有退一步的方案嗎？停一下業務，實現擴容的方案？
這個可以有，繼續往下看吧。
在一臺有空余硬盤插槽的物理服務器上，新加兩塊硬盤，然后再將新添加的這部分硬盤容量添加到一個現有的RAID中，并且將系統分區空間擴容。
注意：操作過程，需要服務器重啟一次。
操作方法：
在系統內部使用MegaCli工具直接操作硬盤和修改raid卡配置。
服務器RAID擴容的操作步驟：

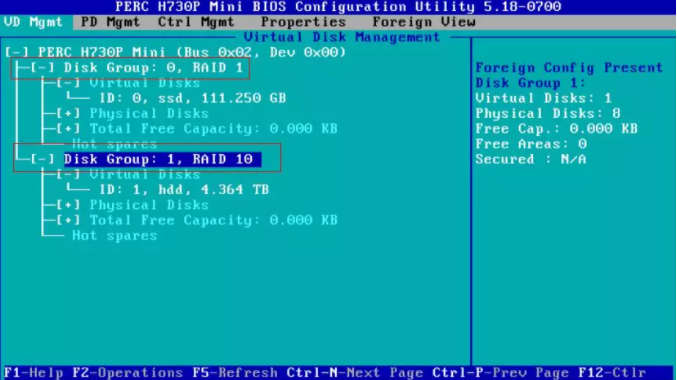

1. 服務器中添加硬盤，開機Ctrl+R 進入RAID卡配置界面，如圖1-1，配置了兩個RAID，一個RAID1容量111.250G，一個RAID10容量4.364T
圖1-1 RAID卡配置界面

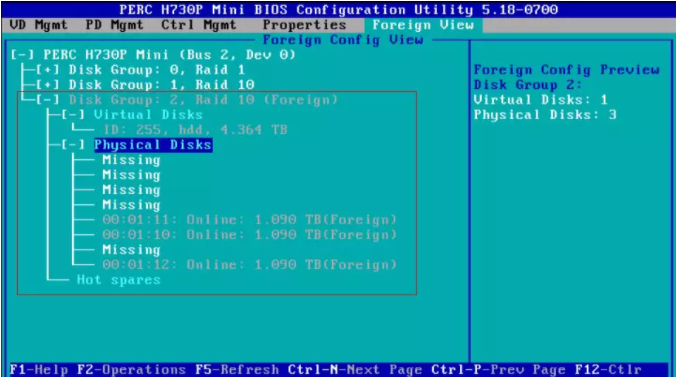

2. 查看新加的硬盤是否有Foreign信息，如圖1-2，在Foreign View標簽下，看到有兩條正常的Disk Group信息，一條Disk Group：2 Raid10（Foreign）信息，這條信表示目前接在Raid卡上的硬盤中所包含的RAID信息與RAID卡上存儲的RAID信息不一致，需要做同步，同步的方式有兩種，Import和Clear，如圖1-3
圖1-2 Foreign View

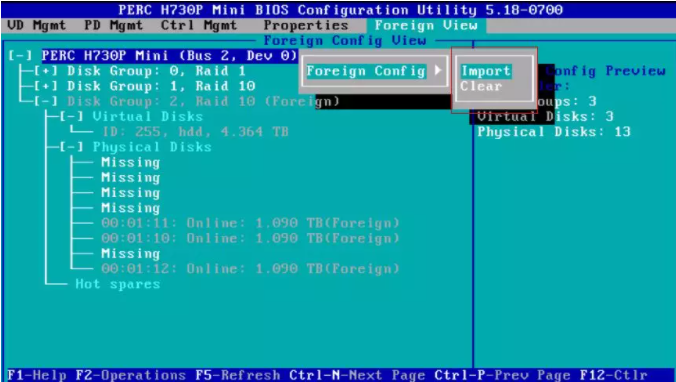

圖1-3 RAID信息同步方式Import或者Clear
3. Import表示將硬盤中的RAID信息同步到RAID卡上，Clear表示將硬盤中的RAID信息清除掉。如果是更換備機的場景，需要將硬盤中的RAID信息Import到RAID卡中。此場景，是要講新添加的硬盤，加到現有的RAID組中，所以需要Clear，硬盤中的Foreign信息。

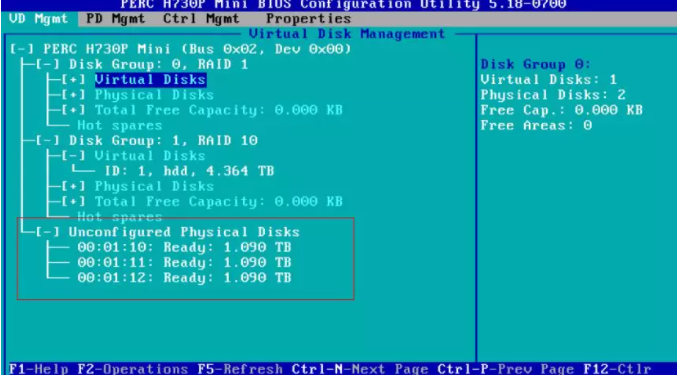

4. 清除之后，再RAID開配置頁面，F(xiàn)oreign View標簽就會消失，如圖1-4，此時出現了3塊沒有配置的物理磁盤，這3塊就是我們新加的硬盤。
圖1-4 清除Foreign信息之后的狀態
5. 在RAID卡配置界面無法完成在現有RAID中添加新硬盤的功能，所以只能在系統內部通過MagaCli工具來做接下來的操作。圖1-4，界面，按esc，保存退出，重啟服務器進入系統。
6. 在系統內安裝Megacli工具
[root@kvmhost ~]# yum install MegaCli
<-- 在IDC自建的yum源中已添加rpm包，如果沒有自建源，可以使用rpm安裝以下rpm包 -->
[root@kvmhost ~]#rpm –ivh MegaCli-8.04.07-1.noarch.rpm Lib_Utils-1.00-09.noarch.rpm
[root@kvmhost ~]# ln -s /opt/MegaRAID/MegaCli/MegaCli64 /bin/MegaCli64
<-- 添加軟連接 -->
注意：
以上1-5步執行的操作就是清除硬盤中的Foreign信息，通過Megacli也同樣可以做
[root@kvmhost ~]# MegaCli64 -PDlist -aALL | grep "Foreign State"
查看硬盤的Foreign信息，不是None的表示存在Foreign信息
Foreign State: None
<-- …. 省略多行相同的輸出 -->
Foreign State: None
Foreign State: Foreign
Foreign State: Foreign
Foreign State: Foreign //三個硬盤都有foreign信息
[root@kvmhost ~]# MegaCli64 -CfgForeign -Scan -a0 // 掃描RAID上硬盤的Foreign信息
There are 3 foreign configuration(s) on controller 0.
Exit Code: 0x00
[root@kvmhost ~]# MegaCli64 -CfgForeign -Clear -a0 //清空Foreign信息
Foreign configuration 0 is cleared on controller 0.
Foreign configuration 1 is cleared on controller 0.
Foreign configuration 2 is cleared on controller 0.
Exit Code: 0x00
[root@kvmhost ~]# MegaCli64 -PDlist -aALL | grep "Foreign State"
<-- 檢查Foreign信息，剛才三塊有Foreign信息的三塊硬盤中Foreign信息已清除 -->
Foreign State: None
<-- …. 省略多行相同的輸出 -->
Foreign State: None
7. 查看當前服務器上的硬盤數量
[root@kvmhost ~]# MegaCli64 –adpCount //當前服務器上有一個RAID卡
Controller Count: 1.
[root@kvmhost ~]# MegaCli64 -PDGetNum -a0 //在raid卡0 上有13塊硬盤
Number of Physical Drives on Adapter 0: 13
8. 查看當前服務器上的邏輯卷個數
[root@kvmhost ~]# MegaCli64 -LDGetNum -a0 //查看邏輯卷個數，如下有兩個邏輯卷
Number of Virtual Drives Configured on Adapter 0: 2
Exit Code: 0x02
9. 查看兩個邏輯卷的信息
[root@kvmhost ~]# MegaCli64 -LDInfo -L0 -a0 //查看第一個邏輯卷信息
Adapter 0 -- Virtual Drive Information:
Virtual Drive: 0 (Target Id: 0)
Name :ssd
RAID Level : Primary-1, Secondary-0, RAID Level Qualifier-0 //RAID級別為RAID1
Size : 111.25 GB //邏輯卷容量111.25G
Is VD emulated : Yes
Mirror Data : 111.25 GB
State : Optimal
Strip Size : 64 KB
Number Of Drives : 2 //包含2塊硬盤
Span Depth : 1
Default Cache Policy: WriteBack, ReadAhead, Direct, No Write Cache if Bad BBU //當前邏輯卷的緩存策略
Current Cache Policy: WriteBack, ReadAhead, Direct, No Write Cache if Bad BBU
Default Access Policy: Read/Write
Current Access Policy: Read/Write
Disk Cache Policy : Disk's Default
Encryption Type : None
Default Power Savings Policy: Controller Defined
Current Power Savings Policy: None
Can spin up in 1 minute: No
LD has drives that support T10 power conditions: No
LD's IO profile supports MAX power savings with cached writes: No
Bad Blocks Exist: No
Is VD Cached: No
Exit Code: 0x00
[root@kvmhost ~]# MegaCli64 -LDInfo -L1 -a0 //查看第二個邏輯卷信息
Adapter 0 -- Virtual Drive Information:
Virtual Drive: 1 (Target Id: 1)
Name :hdd //表示普通的非ssd卷
RAID Level : Primary-1, Secondary-0, RAID Level Qualifier-0 //RAID級別為RAID10
Size : 4.364 TB
Is VD emulated : No
Mirror Data : 4.364 TB
State : Optimal
Strip Size : 64 KB
Number Of Drives : 8 //包含8塊硬盤
Span Depth : 1
Default Cache Policy: WriteBack, ReadAhead, Direct, No Write Cache if Bad BBU
Current Cache Policy: WriteBack, ReadAhead, Direct, No Write Cache if Bad BBU
Default Access Policy: Read/Write
Current Access Policy: Read/Write
Disk Cache Policy : Disk's Default
Encryption Type : None
Default Power Savings Policy: Controller Defined
Current Power Savings Policy: None
Can spin up in 1 minute: Yes
LD has drives that support T10 power conditions: Yes
LD's IO profile supports MAX power savings with cached writes: No
Bad Blocks Exist: No
Is VD Cached: No
Exit Code: 0x00
10. 查看每個邏輯卷，包含的具體硬盤槽位信息
[root@kvmhost ~]# MegaCli64 -LdPdInfo a0|grep -E "RAID Level|Number of PDs|Slot Number"
RAID Level : Primary-1, Secondary-0, RAID Level Qualifier-0
Span: 0 - Number of PDs: 2
Slot Number: 0
Slot Number: 1
RAID Level : Primary-1, Secondary-0, RAID Level Qualifier-0
Span: 0 - Number of PDs: 8
Slot Number: 2
Slot Number: 3
Slot Number: 4
Slot Number: 5
Slot Number: 6
Slot Number: 7
Slot Number: 8
Slot Number: 9
11. 查看RAID卡上所有的硬盤，及其槽位信息，并與上面已經被現有邏輯卷使用的槽位，找出空的硬盤所在的槽位
[root@kvmhost ~]# MegaCli64 -PDlist -aALL -NoLog| grep -E "Enclosure Device ID|Slot|Firmware state"
Enclosure Device ID: 32 // Enclosure Device ID用于在指定硬盤的時候使用
Slot Number: 0 //硬盤的槽位信息
Firmware state: Online, Spun Up //硬盤的狀態，Online表示使用狀態
<-- …. 省略多行類似的輸出 -->
Enclosure Device ID: 32
Slot Number: 9
Firmware state: Online, Spun Up
Enclosure Device ID: 32 //附件ID這個值在定位硬盤時使用
Slot Number: 10 //第10個槽位
Firmware state: Unconfigured(good), Spun Up //狀態未unconfigured表示，當前狀態未使用
Enclosure Device ID: 32
Slot Number: 11
Firmware state: Unconfigured(good), Spun Up
Enclosure Device ID: 32
Slot Number: 12
Firmware state: Unconfigured(good), Spun Up
12. 將第10,11槽位的硬盤添加到第二個邏輯卷中，也就是 sas 那個卷
[root@kvmhost ~]# MegaCli64 -LDRecon -Start -r1 -Add -Physdrv[32:10,32:11] -L1 -a0
<r1 表示要加入的原raid級別是raid10，-Physdrv[32:10,32:11]要添加進入的硬盤，L1,是指邏輯卷是第二個卷，-a0表示第一個raid卡 >
Start Reconstruction of Virtual Drive Success. //返回成功
Exit Code: 0x00
13. 確認步驟一，查看第二個邏輯卷當前的信息
[root@kvmhost ~]# MegaCli64 -LDInfo -L1 -a0
Adapter 0 -- Virtual Drive Information:
Virtual Drive: 1 (Target Id: 1)
Name :hdd
RAID Level : Primary-1, Secondary-0, RAID Level Qualifier-0
Size : 4.364 TB //空間不會馬上變大，需要等重建完成才會變大
Is VD emulated : No
Mirror Data : 4.364 TB
State : Optimal
Strip Size : 64 KB
Number Of Drives : 8
Span Depth : 1
Default Cache Policy: WriteBack, ReadAhead, Direct, No Write Cache if Bad BBU
Current Cache Policy: WriteThrough, ReadAheadNone, Cached, No Write Cache if Bad BBU
Default Access Policy: Read/Write
Current Access Policy: Read/Write
Disk Cache Policy : Disk's Default
Ongoing Progresses:
Reconstruction : Completed 0%, Taken 1 min. //邏輯卷正在重建，到100%之后完成，需要重啟服務器，邏輯卷的空間才會被拉伸
Encryption Type : None
Default Power Savings Policy: Controller Defined
Current Power Savings Policy: None
Can spin up in 1 minute: Yes
LD has drives that support T10 power conditions: Yes
LD's IO profile supports MAX power savings with cached writes: No
Bad Blocks Exist: No
Is VD Cached: No
14. 確認步驟二，查看硬盤的狀態信息
[root@kvmhost ~]# MegaCli64 -PDlist -aALL -NoLog| grep -E "Firmware state"
Firmware state: Online, Spun Up
…. 省略多行相同輸出
Firmware state: Online, Spun Up //狀態已經是online了，表示硬盤狀態已正常
Firmware state: Unconfigured(good), Spun Up //剛才用了兩塊盤，還剩下一塊盤，未操作所以還是未配置
15. 待重構完畢，重啟系統之后，再次查看邏輯卷的大小
[root@kvmhost-10-30-11-32 ~]# MegaCli64 -LDInfo -L1 -a0
Adapter 0 -- Virtual Drive Information:
Virtual Drive: 1 (Target Id: 1)
Name :hhd
RAID Level : Primary-1, Secondary-0, RAID Level Qualifier-0
Size : 5.455 TB //容量拉伸到5.455T
Is VD emulated : No
Mirror Data : 5.455 TB
State : Optimal
Strip Size : 64 KB
Number Of Drives : 10
Span Depth : 1
Default Cache Policy: WriteBack, ReadAhead, Direct, No Write Cache if Bad BBU
Current Cache Policy: WriteBack, ReadAhead, Direct, No Write Cache if Bad BBU
Default Access Policy: Read/Write
Current Access Policy: Read/Write
Disk Cache Policy : Disk's Default
Encryption Type : None
Default Power Savings Policy: Controller Defined
Current Power Savings Policy: None
Can spin up in 1 minute: Yes
LD has drives that support T10 power conditions: Yes
LD's IO profile supports MAX power savings with cached writes: No
Bad Blocks Exist: No
Is VD Cached: No
Number of Dedicated Hot Spares: 1
0 : EnclId - 32 SlotId - 12
Exit Code: 0x00
[root@kvmhost datapool]# fdisk –l
//使用fdisk查看，硬盤sdb的大小，發現還是之前的4798.6G，并沒有變成5.455 TB，所以需要重啟一下服務器
… 省略多行無用的輸出
Disk /dev/sdb: 4798.6 GB, 4798552211456 bytes
255 heads, 63 sectors/track, 583390 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x00000000
Device Boot Start End Blocks Id System
/dev/sdb1 1 267350 2147483647+ ee GPT
… 省略多行無用的輸出
16. 重啟服務器，查看硬盤空間
[root@kvmhost ~]# fdisk -l
<省略多行無用輸出>
WARNING: GPT (GUID Partition Table) detected on '/dev/sdb'! The util fdisk doesn't support GPT. Use GNU Parted.
Disk /dev/sdb: 5998.2 GB, 5998190264320 bytes //sdb已經被擴大了
255 heads, 63 sectors/track, 729238 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x00000000
Device Boot Start End Blocks Id System
/dev/sdb1 1 267350 2147483647+ ee GPT
<省略多行無用輸出>
17. 查看當前系統的分區，分為兩種情況
a) 如果系統使用了LVM
[root@kvmhost ~]# df –Th //查看分區情況，發現/datapool屬于lvm的邏輯卷
Filesystem Type Size Used Avail Use% Mounted on
/dev/mapper/kvmvg-root
ext4 94G 1.6G 88G 2% /
tmpfs tmpfs 127G 0 127G 0% /dev/shm
/dev/sda1 ext3 248M 51M 185M 22% /boot
/dev/mapper/datavg-datapool
xfs 4.4T 3.9G 4.4T 1% /datapool
[root@kvmhost ~]# lvs //查看邏輯卷名稱
LV VG Attr LSize Pool Origin Data% Meta% Move Log Cpy%Sync Convert
datapool datavg -wi-ao---- 4.36t
root kvmvg -wi-ao---- 94.97g
swap kvmvg -wi-ao---- 16.00g
[root@kvmhost ~]# vgs //查看卷組信息
VG #PV #LV #SN Attr VSize VFree
datavg 1 1 0 wz--n- 4.36t 0
kvmvg 1 2 0 wz--n- 110.97g 0
[root@kvmhost ~]# pvs //查看物理卷信息
PV VG Fmt Attr PSize PFree
/dev/sda2 kvmvg lvm2 a--u 110.97g 0
/dev/sdb1 datavg lvm2 a--u 4.36t 0
需要將多出的空間使用parted創建一個新的分區，再將分區創建為pv，添加到vg，再拉伸lv
[root@kvmhost ~]# parted /dev/sdb
GNU Parted 2.1
Using /dev/sdb
Welcome to GNU Parted! Type 'help' to view a list of commands.
(parted) print //查看分區情況
Warning: Not all of the space available to /dev/sdb appears to be used, you can fix the GPT to use all of the space (an extra 2343043072 blocks) or continue with the current setting?
Fix/Ignore? Fix //使用parted操作sdb，會提示有空余的空間，是否更新配置，輸入fix
Model: DELL PERC H730P Mini (scsi)
Disk /dev/sdb: 5998GB
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Number Start End Size File system Name Flags
1 1049kB 4799GB 4799GB lvm
(parted) mkpart primary 4799GB -1 創建分區，分區類型為主分區，起點是4799GB, -1表示剩余所有容量
Warning: WARNING: the kernel failed to re-read the partition table on /dev/sdb (Device or resource busy). As a result, it may not reflect all of your changes until after reboot. 提示，需要重啟系統才能識別
(parted) print //再次查看當前分區
Model: DELL PERC H730P Mini (scsi)
Disk /dev/sdb: 5998GB
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Number Start End Size File system Name Flags
1 1049kB 4799GB 4799GB lvm
2 4799GB 5998GB 1200GB primary
重啟系統之后
[root@kvmhost ~]# pvcreate /dev/sdb2 //創建PV
[root@kvmhost ~]# pvs
PV VG Fmt Attr PSize PFree
/dev/sda2 kvmvg lvm2 a--u 110.97g 0
/dev/sdb1 datavg lvm2 a--u 4.36t 0
/dev/sdb2 lvm2 ---- 1.09t 1.09t
[root@kvmhost ~]# vgextend datavg /dev/sdb2 //拉伸VG
[root@kvmhost ~]# vgs
VG #PV #LV #SN Attr VSize VFree
datavg 2 1 0 wz--n- 5.46t 1.09t
kvmvg 1 2 0 wz--n- 110.97g 0
[root@kvmhost ~]# df –Th //查看當前分區
Filesystem Type Size Used Avail Use% Mounted on
/dev/mapper/kvmvg-root
ext4 94G 2.0G 87G 3% /
tmpfs tmpfs 127G 0 127G 0% /dev/shm
/dev/sda1 ext3 248M 51M 185M 22% /boot
/dev/mapper/datavg-datapool
xfs 4.4T 132G 4.3T 3% /datapool
[root@kvmhost ~]# lvextend -l +100%FREE /dev/mapper/datavg-datapool //拉伸LV
[root@kvmhost ~]# xfs_growfs /dev/mapper/datavg-datapool //拉伸文件系統
meta-data=/dev/mapper/datavg-datapool isize=256 agcount=5, agsize=268435455 blks
= sectsz=512 attr=2, projid32bit=0
data = bsize=4096 blocks=1171513344, imaxpct=5
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0
log =internal bsize=4096 blocks=521728, version=2
= sectsz=512 sunit=0 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
data blocks changed from 1171513344 to 1464385536
[root@kvmhost ~]# df –Th //驗證分區容量是否擴大
Filesystem Type Size Used Avail Use% Mounted on
/dev/mapper/kvmvg-root
ext4 94G 2.0G 87G 3% /
tmpfs tmpfs 127G 0 127G 0% /dev/shm
/dev/sda1 ext3 248M 51M 185M 22% /boot
/dev/mapper/datavg-datapool
xfs 5.5T 132G 5.4T 3% /datapool 拉伸成功
b) 如果系統直接將sdb格式化掛載使用
[root@kvmhost ~]# df -Th
Filesystem Type Size Used Avail Use% Mounted on
/dev/mapper/kvmvg-root
ext4 94G 1.6G 88G 2% /
tmpfs tmpfs 190G 0 190G 0% /dev/shm
/dev/sda1 ext3 248M 51M 185M 22% /boot
/dev/sdb xfs 4.4T 2.4G 4.4T 1% /datapool
[root@kvmhost ~]# fdisk -l
< 省略多行無用的輸出>
WARNING: GPT (GUID Partition Table) detected on '/dev/sdb'! The util fdisk doesn't support GPT. Use GNU Parted.
Disk /dev/sdb: 5998.2 GB, 5998190264320 bytes
255 heads, 63 sectors/track, 729238 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x00000000
< 省略多行無用的輸出>
[root@kvmhost ~]# xfs_growfs /dev/sdb //拉伸xfs分區
[root@kvmhost ~]# df –Th
Filesystem Type Size Used Avail Use% Mounted on
/dev/mapper/kvmvg-root
ext4 94G 1.6G 88G 2% /
tmpfs tmpfs 190G 0 190G 0% /dev/shm
/dev/sda1 ext3 248M 51M 185M 22% /boot
/dev/sdb xfs 5.5T 2.4G 5.5T 1% /datapool
驗證，容量已經擴充到5.5T
18. 上面兩個情況，都可以實現分區拉伸，不過可以發現，非lvm的模式更加簡單。
