A100 80G PCIE/SXM4英偉達原廠顯卡現貨批發經銷
道通存儲概述：A100被美國要求英偉達禁售大陸后就越來越難得了。A100 80G PCIE/SXM4 NVIDIA Tesla深度學習GPU服務器科研專用，chatgpt AI深度學習訓練推理GPU運算加速顯卡CUDA核心：6912個顯存類型：HBM2e芯片廠商：NVIDIACUDA核心：6912個接口類型：PCI Express 4.0電源接口：8pin顯存類型：HBM2e顯存容量：80GB顯存位寬：5120
A100被美國要求英偉達禁售大陸后就越來越難得了。A100 80G PCIE/SXM4 NVIDIA Tesla深度學習GPU服務器科研專用，chatgpt AI深度學習訓練推理GPU運算加速顯卡

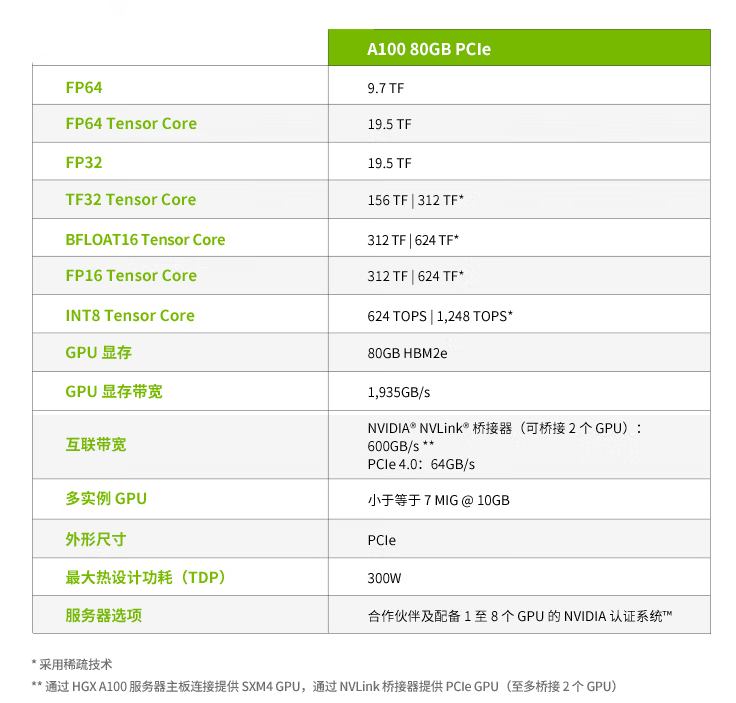

CUDA核心：6912個
顯存類型：HBM2e
芯片廠商：NVIDIA
CUDA核心：6912個
接口類型：PCI Express 4.0
電源接口：8pin
顯存類型：HBM2e
顯存容量：80GB
顯存位寬：5120bit
最大功耗：400W
NVIDIA A100加速卡誕生于去年3月，采用全新Ampere安培架構的超大核心GA100，7nm工藝，542億晶體管，826平方毫米面積，6912個核心，搭載5120-bit 40GB HBM2顯存，帶寬1.6TB/s(1555GB/s)。
該卡有SXM、PCIe兩種形態樣式，SXM的去年11月升級為80GB BHM2e顯存，加之頻率提升到3.2GHz，帶寬也達到了驚人的2TB/s(1935GB/s)，功耗依然是400W。
