英偉達NVIDIA顯卡H100多少錢一張?h100和a100對比

概述:英偉達NVIDIA H100顯卡,作為NVIDIA最新一代的旗艦級產品,以其卓越的性能和先進的技術在業界引起了廣泛關注。H100的詳細參數:發布時間:2022年3月22日,在GTC技術大會上首次發布。...

?? 限時供應 ??
準系統 SYS-821GE-TNHR / H20 / H200整機

9月現貨直發 · 歡迎點擊洽談

立即詢價 →

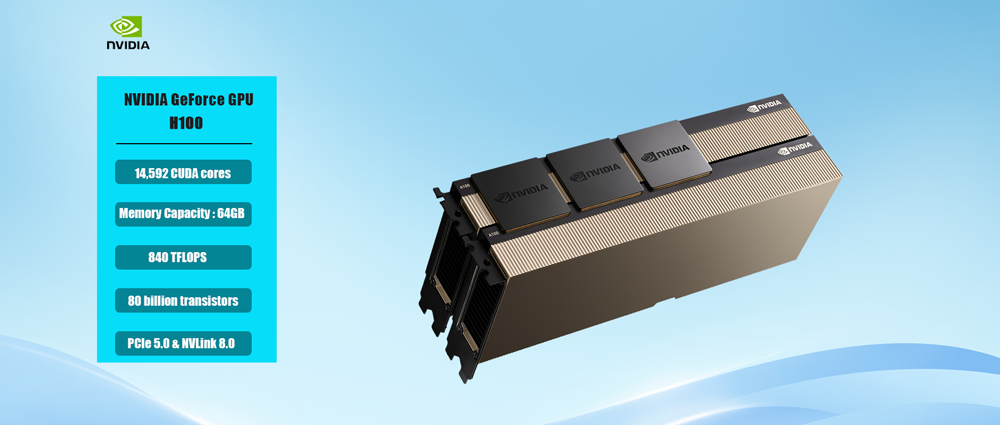

英偉達NVIDIA H100顯卡,作為NVIDIA最新一代的旗艦級產品,以其卓越的性能和先進的技術在業界引起了廣泛關注。H100的詳細參數:

  • 發布時間:2022年3月22日,在GTC技術大會上首次發布。

  • 架構:采用新一代的Hopper架構。

  • 晶體管數量:高達800億個。

  • 制造工藝:臺積電最新的四納米工藝。

  • CUDA核心數:14592個。

  • 張量處理能力:高達1.8萬億次/秒。

  • FP8張量性能:高達840 TFLOPS。

  • 顯存:采用HBM3顯存技術,顯存帶寬高達3TB/s,容量可能根據技術更新而有所變化,目前最高可達64GB。

  • 互聯技術:支持PCIe 5.0技術,數據傳輸速度高達128GB/s;同時支持NVLink 8.0技術,提供高達800GB/s的雙向帶寬。

英偉達NVIDIA顯卡H100產品評測

性能維度

AI訓練和推理:H100專為AI優化,特別是在訓練和推理大型、復雜的機器學習模型方面表現突出。其高達1.8萬億次/秒的張量處理能力和840 TFLOPS的FP8張量性能,使得H100在自然語言處理(NLP)、圖像識別和機器翻譯等領域顯著加速模型訓練。同時,其大帶寬和低時延特性確保了數據傳輸?shù)母咝?,為AI研究和開發提供了強有力的支持。

科學計算與研究:H100的高計算能力和大內存容量使其成為科學研究和復雜數學建模的理想選擇。在氣候模擬、天體物理學、生物信息學和量子化學等領域,H100能夠處理大量數據,進行深入分析和模擬,加速科學發現的過程。

數據分析和大數據處理:在大數據時代,H100通過其強大的并行處理能力,加快數據分析任務,支持復雜的數據挖掘和深度學習算法。金融服務、電商和社交媒體公司可利用H100提升數據處理能力,優化用戶體驗和操作效率。


技術維度

架構設計:H100采用了新一代Hopper架構,相比前代產品,其處理能力和效率有了顯著提升。Hopper架構的引入,不僅增強了計算能力,還優化了能效比,使得H100在保證性能的同時,有效降低了能耗。

顯存技術:H100采用了HBM3顯存技術,這一技術相比前代產品,在帶寬和容量上均有大幅提升。64GB的顯存容量和高達3TB/s的顯存帶寬,使得H100在處理大規模數據集時游刃有余。

互聯技術:H100支持PCIe 5.0和NVLink 8.0技術,這些先進的互聯技術不僅提高了數據傳輸速度,還增強了系統整體的擴展性和靈活性。特別是在多卡互聯場景中,NVLink 8.0技術能夠提供高達800GB/s的雙向帶寬,極大地提升了多卡系統的性能。

應用場景維度

AI與機器學習:H100無疑是訓練大模型的剛需。目前市場上對H100的需求持續增長,特別是在AI和機器學習領域。許多初創公司和云服務提供商都在積極采購H100,以滿足其日益增長的計算需求。

科學計算與研究:在科學研究和工程仿真領域,H100的高性能和大容量顯存為科研人員提供了強大的計算支持。從氣候建模到藥物研發,H100都能發揮重要作用。

數據分析和大數據處理:隨著大數據時代的到來,H100在數據分析和大數據處理方面的優勢愈發明顯。它能夠加快數據處理速度,提高數據挖掘和深度學習算法的準確性。

虛擬現實與圖形渲染:H100不僅適用于AI和科學計算,其強大的圖形處理能力也使其成為虛擬現實(VR)和專業級圖形渲染的優選。在影視制作、游戲開發和建筑設計等領域,H100能夠產生高質量的視覺效果和實時渲染性能。

報價:電商平臺報價28-30萬左右一張,深圳道通存儲批發拿貨價更優。

h100和a100對比:


特性NVIDIA H100NVIDIA A100
發布時間2022年3月22日(GTC技術大會)較早于H100發布
架構Hopper架構Ampere架構
晶體管數量800億個未具體提及,但少于H100
CUDA核心數14,592個6,912個
Tensor Core版本與數量未具體提及版本,但為最新一代432個,第二代Tensor Core
顯存采用HBM3顯存技術,高達64GB(可能隨技術更新而變化)提供40GB、80GB和160GB的HBM2e顯存選項
顯存帶寬高達3TB/s最高可達2.5TB/s
互聯技術支持PCIe 5.0和NVLink 8.0,提供高達800GB/s的雙向帶寬支持第二代NVIDIA NVLink和PCIe 4.0
計算能力在浮點運算性能上相比A100有顯著提升,特別是在處理AI相關任務時性能強大,比上一代產品提升高達20倍
AI性能特別優化了對AI算法的支持,提供更快的處理速度和更高的吞吐量在深度學習、科學計算等領域表現出色
應用場景適用于高性能計算、AI訓練和推理、數據中心、科學研究和圖形渲染等適用于AI、數據分析和HPC應用場景,特別是在處理超大型模型和數據集時
售價與成本售價高達3.5萬元(可能隨市場變化)售價根據配置和市場需求有所不同


請注意,以上信息基于當前可用的數據和NVIDIA的官方發布信息。實際產品的規格和性能可能因產品更新和市場變化而有所不同。在購買或選擇產品時,請參考最新的官方信息。

英偉達NVIDIA H100顯卡以其卓越的性能、先進的技術和廣泛的應用場景,在業界樹立了新的標桿。無論是AI訓練與推理、科學計算與研究,還是數據分析和大數據處理、虛擬現實與圖形渲染,H100都能提供強大的支持。然而,由于其高昂的價格和有限的供應量,H100主要面向預算充足且對性能要求極高的用戶群體。

未來,隨著技術的不斷進步和產能的提升,我們有理由相信H100將在更多領域發揮重要作用,為用戶帶來更加精彩的體驗。
