相信了解電腦的朋友都知道硬盤是電腦必不可少的一部分，最近各大論壇、貼吧又在討論"疊瓦式硬盤"和"垂直式硬盤"，不過大家態度都出奇一致，那就是最好不要買"疊瓦式硬盤"而推薦買"垂直式硬盤"。那什么是疊瓦硬盤，它跟垂直式硬盤又有什么區別呢？

什么是疊瓦式硬盤

機械硬盤是當今信息存儲系統中主要的數據存儲設備。大家都知道,硬盤單碟容量的已經摸到了天花板。而新一代的HAMR，MAMR技術遲遲不能滿足商用需求。在數據大爆炸的當今，為了應付市場對大容量機械硬盤的迫切需求，疊瓦式磁記錄( ShingledMagnetic Recording,簡稱SMR)技術應運而生。疊瓦式磁記錄是目前最容易實現，難度最低而又能迅速提升硬盤單碟容量的技術。

SMR疊瓦技術的原理

硬盤驅動器的存儲面密度(每單位面積存儲的位數)受到物理定律的限制，目前硬盤使用的PMR垂直磁記錄(Perpendicular Magnetic Recording)技術即將達到其存儲密度極限。業界迫切希望引入新的技術來克服限制，繼續穩步提升容量。

SMR盤是領先的下一代磁盤技術。 SMR盤在制造工藝方面的變動非常微小，因為它保持現有磁頭和介質技術不變，它通過將磁道像屋頂上的瓦片那樣重疊在一起來實現其存儲面密度的增長。

具體來說，硬盤盤片被劃分為同心圓狀的磁道，磁道與磁道之間具有一定間隔，起到保護作用。硬盤的磁頭位于盤片記錄介質的上方，包含用于寫入的寫磁頭和用于讀取的讀磁頭，二者是獨立的部件。在磁盤上想要寫入數據，需要寫磁頭施加較強的磁場來改變盤片上的記錄，這就進一步要求寫磁頭足夠大以產生所需的寫入磁場強度。因此，如果磁道沒有任何重疊，磁盤上每英寸能容納的磁道數量由寫磁頭的寬度所決定。

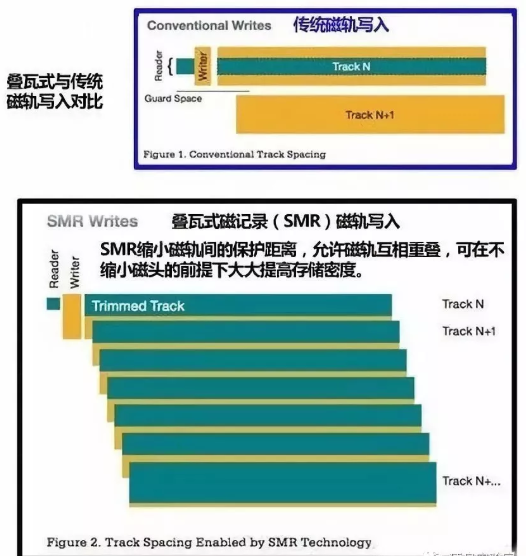

傳統硬盤與SMR盤磁記錄方式的對比示意圖：

垂直式磁盤的弊病

我們?nèi)〈诺赖囊恍K區域，把它放大看似一條磁條，在傳統的沒有使用瓦疊技術的PMR磁盤，也就是CMR磁盤當中，因為寫磁頭比讀磁頭寬，真正有效的數據，只有讀磁頭掃過去中間的很窄的一條，因為讀磁頭只需要這么寬的數據帶就可以獲取數據，只是因為我們無法把寫磁頭做的更小，所以只能浪費一些上下磁道的空間，這是單根磁道，CMR磁盤為了保證寫頭部不干擾到相鄰磁道，磁道與磁道之間還有一定的間隔，所以我們真正有效被磁頭讀取到的數據只有窄窄的幾條，其余的空間全部被浪費了，如果這些空隙可以插下更多的磁道，那么數據密度還可以再次上升，所以這就是即便目前的磁盤采用了PMR垂直式記錄存儲技術，數據容量還是不是很高的原因。

疊瓦式硬盤的優點

為了解決寫磁頭太寬導致的磁道浪費，也為了解決磁道與磁道之間干擾的現象，硬盤廠商想到了一個方法，把磁道像瓦片一樣堆疊起來，摞成一層一層的樣子。寫磁頭還是那么寬，掃過最上方磁道的時候，肯定會把下面的磁道數據也給寫了，這就導致第1磁道和第2磁道都出現了相同的數據，但是如果你接著寫下面的數據，就可以覆蓋上面之前重復的數據，以此類推就可以把所有磁道的數據都寫進去，而讀磁頭本身比較窄，需要的有效數據區域就那么一點，一行一行的就可以完美的掃全部掃過去，這樣就可以完成讀取的操作，所以SMR磁盤的數據密度相對于CMR有了質的提高。

疊瓦式硬盤的缺點

疊瓦式硬盤雖然有它的好處，但是改寫數據太麻煩了。CMR磁盤相鄰磁道之間并沒有干擾，隨便改，想改哪個磁道的數據，就直接找到對應的磁道，掃過去覆蓋就可以了，但是SMR磁盤假設你需要改寫第2磁道的數據，那么我勢必會影響到第3個磁道。我們需要把影響到的數據先搬走，等會兒再寫回來。

如果我們要改寫第2磁道的數據，那么我們就要把第3磁道的數據搬出去，然后再改寫第2磁道的數據，改寫完第2磁道的數據以后需要重新寫回第3磁道的數據，但是這時候又會影響到第4磁道，那就再把第4磁道的數據也搬出去，重新改寫第3磁道的數據，然后再重寫第4磁道的數據，之后的第5條磁道也是這樣。所以我們其實只想改變一個磁道的數據，但是牽連的變動了4個磁道的數據，原本只需要進行一次讀寫就可以完成的操作，現在不得已進行了4次寫入才可以完成，所以我們才認為這種磁盤的性能很差。

眾所周知，硬盤的壽命跟讀寫的次數有關，而單次改寫數據時瓦楞是硬盤讀寫數據的次數遠超于其他類型的硬盤，因此壽命肯定會大打折扣。這也是我們經常會聽到使用了瓦楞式硬盤的用戶說“用了幾個月后，速度只剩1MS”的原因。

哪些硬盤采用了疊瓦技術？

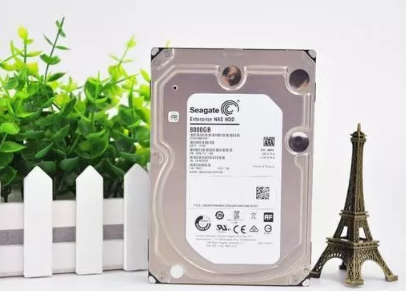

希捷4T及以上的酷魚（希捷ST4000DM004、希捷ST6000DM003等）、希捷ST2000DM008、希捷ST3000DM007，西數型號EZAZ結尾的硬盤，絕大多數民用的256MB及以上緩存硬盤。所以在購買硬盤的時候可以留意一下硬盤的緩存大小，如果緩存大小是256MB，那么買的時候就必須得警惕一些了。希捷企業盤用的是垂直式。

“垂直式和疊瓦式機械硬盤”區別

“垂直式硬盤”簡單來說就是以“垂直磁記錄技術”（簡稱PMR）的機械硬盤，自從04年東芝推出這一技術后一直沿用至今，擁有“隨機讀寫快，使用壽命長”等諸多優點。

而“疊瓦式硬盤”即采用疊瓦式磁記錄技術（簡稱SMR）的機械硬盤，是在容量需要越做越大的背景下登場的。“垂直式硬盤”單盤只能做到1.6TB，而“疊瓦式硬盤”則能在這個基礎上提高25%，提升明顯。

雖然“疊瓦式硬盤”容量上去了，但卻犧牲了性能。

一是“疊瓦式機械硬盤”使用壽命相對較短；

二是有可能在讀寫時突然降速又恢復，導致系統或者游戲卡死。

如何分辨疊瓦式硬盤"和垂直式硬盤

首先看容量。1TB及以下的硬盤基本都垂直式的。

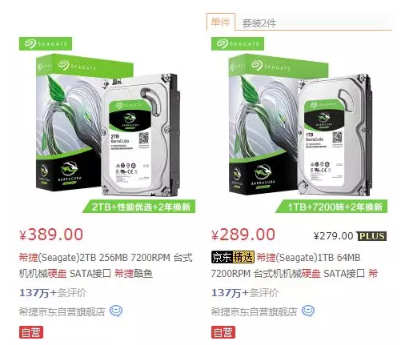

其次看緩存。1TB以上疊瓦式硬盤為了彌補性能不足一般緩存都比較大，比如128MB或者256MB。而垂直式的一般都是32MB或者64MB的小緩存。

（注：256MB緩存的硬盤也不全是疊瓦式的，因為大容量垂直式硬盤比如4TB以上也會采用256MB緩存）。

也許，未來疊瓦式技術還會繼續優化，通過固件的算法來保證數據的可靠性。
